金杯电缆耐火电缆的结构是怎么样的?下面小编给大家介绍中压耐火电缆结构图，主要介绍各结构层的组成与作用。

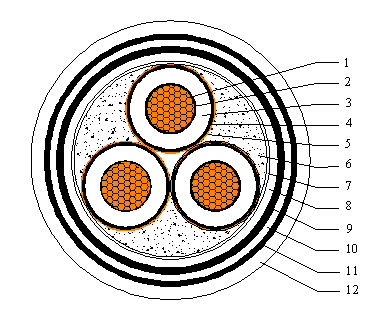

中压耐火电缆结构图

1、导体。

2、内屏蔽。

3、交联聚乙烯绝缘层。

4、外屏蔽。

5、铜带屏蔽。

6、无碱玻璃丝填充。

7、无卤绕包带或陶瓷化硅橡胶云母带。

8、氧指数38以上的高氧指数隔氧层(厚度2-4mm)。

9、陶瓷化耐火聚烯烃、陶瓷化硅橡胶云母带或陶瓷化耐火硅橡胶耐火层(厚度3.5-6.5mm，没有钢铠的要加厚到8mm)。

10、无卤绕包带或陶瓷化硅橡胶云母带。

11、钢带铠装层。

12、低烟无卤外护套(不滴落、不掉落，烧后完整)或陶瓷化耐火聚烯烃护套料。

在生产中压耐火电缆时需严格按照以上的电缆结构，生产过程中不得有质量、工艺缺陷; 以上是中压耐火电缆的结构与生产注意点，相对中压耐火电缆而言，低压电缆生产较简单：

第1种方法：陶瓷化耐火聚烯烃料用挤塑机直接挤到导体上或陶瓷化硅橡胶云母带直接绕包到导体上或陶瓷化耐火硅橡胶直接挤到导体上，然后填充、成缆，绕无卤绕包带或陶瓷化硅橡胶云母带，外护套挤出低烟无卤护套料(不滴落、不掉落，烧后完整)或陶瓷化耐火聚烯烃料;陶瓷化耐火聚烯烃料或陶瓷化硅橡胶云母带或陶瓷化耐火硅橡胶在这里即可以做绝缘层，又可以做耐火层。

第2种方法：导体外挤出交联聚乙烯绝缘，填充、绕无卤绕包带或陶瓷化硅橡胶云母带成缆 后，外护套挤出低烟无卤外护套不滴落、不掉落，烧后完整或陶瓷化耐火聚烯烃料。
注意：外护套不建议使用 PVC(这里是耐火电缆，不涵盖阻燃电缆)。

耐火电缆具备的特性：

耐火电线在火灾发生时能持续工作(传送电流和信号)，其本身延燃与否不在考核之列。阻燃电线在火灾发生时很快中止工作，其功能在于难燃和不波及能自熄。耐火电线750～800℃的火焰燃烧中维持180分钟正常运行。

防火电线实际上是另一类型的耐火电线。它是以铜质为导电线芯，以无缝铜管为护套，以无机矿物质氧化镁为绝缘的材料组制而成。

由于整体都是无机材料构成，因此，整个防火电线既不燃烧，也不延燃。而且能经受火烧。经试验表明：在火焰800～900℃中烧2小时，电线一直正常通电运行，在1000℃的火焰下燃烧30分钟仍然完好无损，继续正常运行。一般正常工作温度为250℃，能安全可靠运行。
